DC24EE

Régulation universelle encastrable pour gestion de la surchauffe avec détendeur électronique à impulsion

Régulation universelle encastrable avec gestion de la surchauffe avec détendeur électronique à impulsion

Boîtier encastrable IP65, afficheur, alimentation, 230 VAC, 3 relais, 1 sortie détendeur (triac) 24-240 VAC, 5 entrées PT 1000, 1 entrée 0-10 V, 2 entrées TOR, interface bus, horloge, borniers embrochables.
Compatible avec les principaux détendeurs électroniques du marché (p. ex. Danfoss AKV)

Le module DC24EE est une régulation universelle qui se charge des fonctions de mesure, de surveillance et de commande pour les applications suivantes :

• régulation des postes de froid (positifs et négatifs) avec régulation de la surchauffe à l’aide du détendeur électronique,
• gestion des compresseurs,
• gestion des condenseurs,
• régulation de l’hygrométrie,
• gestion de la climatisation et des zones d’éclairages,
• mode entrées-sorties.

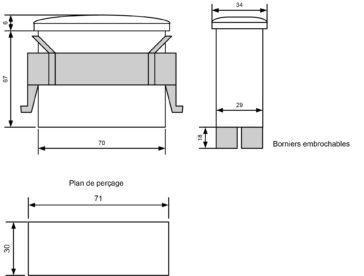

Le module s’encastre dans la face avant d’une armoire ou s’intègre dans une vitrine.
Le module DC24EE est programmable à partir du logiciel de supervision Teleswin ou directement par les touches de la face avant du boîtier.
L’afficheur intégré indique les valeurs mesurées par les sondes connectées et est utilisé pour la programmation des paramètres.

Retour au catalogue

Description

Aide et manuel technique
Régulation poste de froid positifoui
Régulation poste de froid négatif oui
Gestion de la centraleoui (jusqu’à 3 compresseurs, avec un capteur de pression 0-10 V)
Hygrométrie oui
Entrée-sorties configurables oui
Concentration des gaz non
Climatisation - froid/chaud oui
Gestion des zones d’éclairage oui
Entrées
      PT 10005 (compatible également avec les sondes: NTC 10K/25°C, L.243, KTY81)
      0-10 V oui
      4-20 mAnon
      TOR 2
Sorties
      Relais 3
      Triac (24-230 VAC) 1
      Analogique non
Autres
      Afficheur blanc oui
      Alimentation 230 VAC
      Interface bus télésurveillance oui
      Horloge oui
      Détendeur électronique oui
      Bus local pour les extensions non
Alimentation
            Tension d’alimentation 110-250 VAC, 50-60Hz
            Puissance maximale absorbée 3 W
Classe de protection1
Degré de pollution2
Catégorie de surtensionII
Conditions d’utilisation
            Température 0-40°C
            Humidité Boîtier IP65, 0-80% (sans condensation)
Pouvoir de coupure des sorties relais inductive 3 A 250 VAC, résistive 8 A 250 VAC
Pouvoir de coupure de la sortie triacInductive 1 A 250 VAC, résistive 1 A 250 VAC
Courant minimal exigé de la sortie triac11 mA
Horloge - réserve de marche4 jours
Entrée 0-10 V gamme de mesure: 0-10 V

DC24EE en mode régulation poste de froid

DC24EE en mode gestion hygrométrie

DC24EE en mode régulation poste de froid avec plusieurs évaporateurs
