Kühlstellenregelung

Einbau-Regler Kühlstelle

Einbaugehäuse IP65, Display, Stromversorgung 230 VAC, 4 Relais, 5 PT 1000-Eingänge, 2 Digitaleingänge, Busschnittstelle, Uhr, steckbare Klemmenleisten.

Das Modul DC24EL-1 ist ein Regler, der die Mess-, Überwachungs- und Steuerungsfunktionen für von Kühlstellen (positiv und negativ) ohne elektronisches Expansionsventil übernimmt.

Das Modul wird in die Frontplatte eines Schranks eingebaut oder in eine Vitrine integriert.

Das Modul DC24EL-1 kann über die Überwachungssoftware TelesWin oder direkt über die Tasten an der Vorderseite des Gehäuses programmiert werden. Das eingebaute Display zeigt die Messwerte der angeschlossenen Sonden an und wird zur Programmierung der Parameter verwendet.

Bestellen
Retour au catalogue

Beschreibung

Technische Dokumentation
Positive Kühlstellensregelungja
Negative Kühlstellensregelung ja
Weißes Display ja
Eingänge
      PT 10005 (auch kompatibel mit Fühlern: NTC 10K/25°C, L.243, KTY81)
      0-10 V nein
      4-20 mA nein
      Digitale Eingänge2
Ausgänge
      Relais 4
      Analog nein
Stromversorgung 230 VAC
Fernüberwachung Busschnittstelle ja
Uhrja
Elektronisches Expansionsventil nein
Lokalbus für Erweiterungen nein
Stromversorgung
            Betriebsspannung110-250 VAC, 50-60Hz
            Maximale Stromverbrauch 3 W
Schutzklasse 1
Verschmutzungsgrad 2
Überspannungskategorie II
Nutzungsbedingungen
            Temperatur 0-40°C
            Luftfeuchtigkeit0-80% (nicht kondensierend)
Schaltleistung der Relaisausgängeinduktiv 3 A 250 VAC, ohmsch 8 A 250 VAC
Uhr – Gangreserve4 Tage

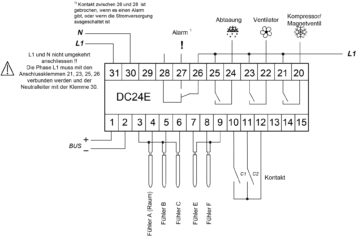

DC24EL-1 Kühlstellenmodus

DC24EL-1 Steuerung von zwei Kühlstellen

DC24E Steuerung von zwei Kühlstellen

DC24EL-1 Steuerung von drei Kühlstellen

DC24E Steuerung von drei Kühlstellen
