DC24E

Universelle integrierte Steuerung

Universelle Einbau-Regler

Einbaugehäuse IP65, Display, Stromversorgung 230 VAC, 4 Relais, 5 PT1000-Eingänge, 1 0-10 V-Eingang, 2 Digitaleingänge, Busschnittstelle, Uhr, steckbare Klemmenleisten.

Das Modul DC24E ist ein universeller Regler, der die Mess-, Überwachungs- und Steuerungsfunktionen für folgende Anwendungen übernimmt:

  • Regelung von Kühlstelle (positiv und negativ) ohne elektronisches Expansionsventil,
  • Management von Verdichtern,
  • Verwaltung der Verflüssiger,
  • Regelung der Luftfeuchtigkeit,
  • Verwaltung von Klimaanlagen und Beleuchtungszonen,
  • Ein-/Ausgangsmodus.

Das Modul wird in die Vorderseite eines Schranks eingebaut oder in eine Vitrine integriert.

Das DC24E-Modul kann über die TelesWin-Überwachungssoftware oder direkt über die Tasten an der Vorderseite des Gehäuses programmiert werden. Das eingebaute Display zeigt die Messwerte der angeschlossenen Sonden an und wird zur Programmierung der Parameter verwendet.

Retour au catalogue

Beschreibung

Technische Dokumentation
Positive Kühlstellensregelungja
Negative Kühlstellensregelung ja
Verbund Regelung ja (bis zu 3 Verdichter, mit einem 0-10 V Drucksensor)
Luftfeuchtigkeit ja
Konfigurierbare Ein- und Ausgängeja
Gas-Konzentrationja
Klimatisierung - kalt/warm ja
Lichtzonenmanagementja
Weißes Display ja
Eingänge
      PT 10005 (auch kompatibel mit Fühlern: NTC 10K/25°C, L.243, KTY81)
      0-10 V ja
      4-20 mAnein
      Digitale Eingänge 2
Ausgänge
      Relais 4
      Analog nein
Stromversorgung 230 VAC
Fernüberwachung Busschnittstelle ja
Uhrja
Elektronisches Expansionsventil nein
Lokalbus für Erweiterungen nein
Stromversorgung
            Betriebsspannung110-250 VAC, 50-60Hz
            Maximale Stromverbrauch 3 W
Schutzklasse 1
Verschmutzungsgrad 2
Überspannungskategorie II
Nutzungsbedingungen
            Temperatur 0-40°C
            Luftfeuchtigkeit 0-80% (nicht kondensierend)
Schaltleistung der Relaisausgängeinduktiv 3 A 250 VAC, ohmsch 8 A 250 VAC
Uhr – Gangreserve4 Tage
0-10 V Eingang Messbereich: 0-10 V

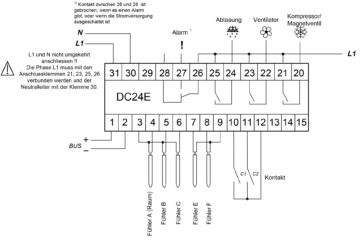

Kühlstellenmodus

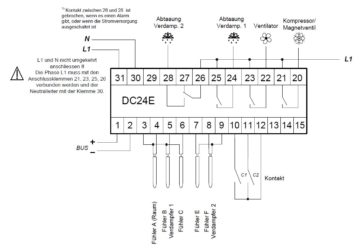

Steuerung von zwei Kühlstellen

DC24E Steuerung von zwei Kühlstellen

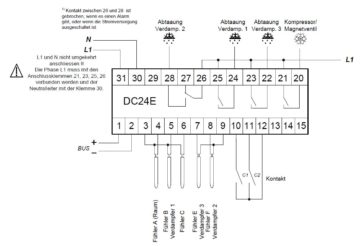

Steuerung von drei Kühlstellen

DC24E Steuerung von drei Kühlstellen

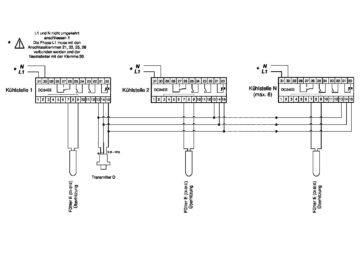

Steuerung von einer Kühlstelle mit mehreren Verdampfern
