DC34D-EVO

Überhitzungsregelung mit progressivem elektronischem Expansionsventil oder Steuerung eines Schrittmotorventils.

DIN-Schienen-Gehäuse, Display, 24 VDC Stromversorgung, 2 Relais, 1 Schrittmotorsteuerung, 1 Analogausgang, 5 PT1000 Eingänge, 1 0-10V Eingang, 1 4-20 mA Eingang, 2 Digitaleingänge, Busschnittstelle, Uhr, steckbare Klemmenleisten.

Das Modul DC34D-EVO, das seit 2024 erhältlich ist, ist eine Weiterentwicklung des DC34D-Reglers und verfügt über erweiterte Funktionen. Es verfügt über zwei Betriebsarten:

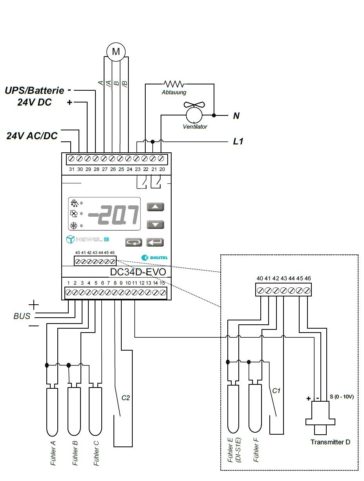

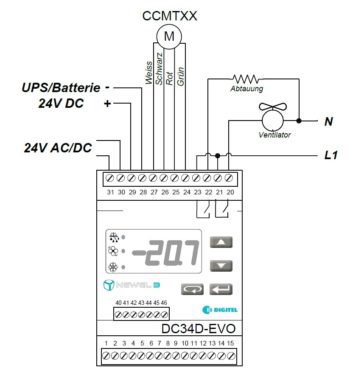

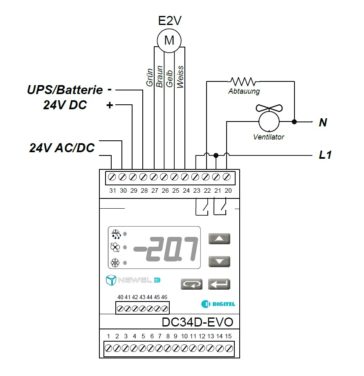

• Die erste Betriebsart ist eine Regelung, die die Mess-, Überwachungs- und Steuerungsfunktionen für die Regelung von (positiven und negativen) Kühlstellen mit progressivem elektronischem Expansionsventil übernimmt. Die Schrittmotorsteuerung ist direkt kompatibel mit den Expansionsventilen der Danfoss CCMT- und Carel ExV-Serie sowie mit allen Schrittmotoren über einen konfigurierbaren generischen Modus (Anzahl der Motorschritte, Geschwindigkeit, Phasenstrom und Haltestrom).

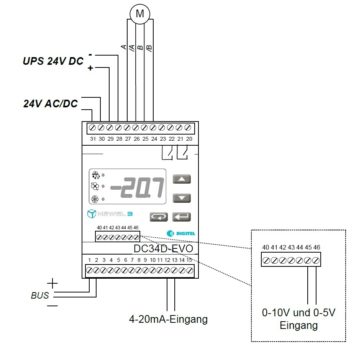

• Der zweite Modus ermöglicht es dem DC34D-Regler, als Schrittmotorsteuerung zu fungieren. Er kann z. B. verwendet werden, um ein HD-Ventil in einer transkritischen CO2-Anlage zu steuern. Es ist möglich, die Art des verwendeten Signals zu konfigurieren: 0-10V, 0-5V, 4-20mA oder ein fester Ausgang. Wie im Modus für die Kühlstelle können auch hier vorkonfigurierte Ventile wie ExV oder CCMT ausgewählt oder manuell über einen generischen Modus konfiguriert werden.

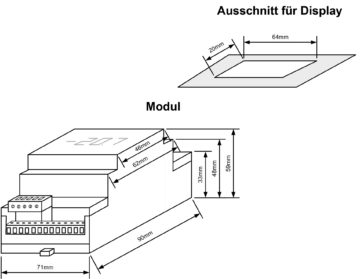

Das Modul wird auf DIN-Schienen befestigt.

Das DC34D-EVO Modul kann über die TelesWin Überwachungssoftware oder direkt über die Tasten an der Vorderseite des Gehäuses programmiert werden. Das integrierte Display zeigt die Messwerte der angeschlossenen Fühler an und wird für die Programmierung der Parameter verwendet.
